[VB.net 2008 Tested]

VB.net 所提供的 GDI+ 相當的好用，跟 VB6 比起來變得更有系統，也先進了許多，但相對的使用起來也複雜了許多，常常要用上了卻又想不起來，所以我在這裡整理了一下，一方面是方便自己查詢，一方面也是方便其它的 VB.net 的初學者們記憶。我沒有受過正規的程編教育，因此文內若有用詞錯誤或是不準確的地方，請不吝指正，謝謝。

Notice

本篇文章適用於已經具有這方面經驗，只是需要速查的人閱讀。因此本篇不會講解原理，而且文字使用會相當的精簡。並僅表列常用的數種，需要完整的資訊，請上MSDN。

完整範例：在表單繪製出一個2點寬的藍邊、紅底，位於(0,0)，寬、高皆為100的矩形，並會自動重繪。

Private Sub Form1_Paint(ByVal sender As Object, ByVal e As System.Windows.Forms.PaintEventArgs) Handles Me.Paint
    Dim g As Graphics = e.Graphics
    Dim p As New Pen(Color.Blue, 2)
    Dim b As New SolidBrush(Color.Red)
    Dim r As New Rectangle(0, 0, 100, 100)
    g.DrawRectangle(p, r)
    g.FillRectangle(b, r)
End Sub

一、先要建立 Graphics 物件。

◎ 利用 Paint 方法提供的 Graphics 物件：最常用的做法，Paint會自動幫你重繪。

Dim g as Graphics = e.Graphics

◎ 利用 Image 變數：將畫好的成果存在記憶體中以便後續處理。

Dim img as Image = New Bitmap(100,100)

Dim g as Graphics = Graphics.FromImage(img)

◎利用物件的 CreateGraphics：畫在其他物件上。

Dim g as Graphics = me.CreateGraphics

二、繪圖的工具。

◎常用相關物件(都在 Drawing 命名空間下)：

Pen	畫筆。畫線時的畫筆粗細、色彩。可自行宣告或使用系統預設以顏色命名的畫筆。宣告例：Dim p As New Pen(顏色, 粗細)
SolidBrush	純色圖刷。著色時的顏色。自行宣告或使用系統預設以顏色命名的圖刷。宣告例：Dim b As New SolidBrush(顏色)
TextureBrush	材質圖刷。以圖片著色。宣告例：Dim b As New TextureBrush(圖片或Image變數)
HatchBrush	圖樣圖刷。使用系統內建的條紋圖案著色。條紋有56種，請參閱：MSDN中文宣告例：Dim b As New HatchBrush(條紋名稱)
LinearGra_ dientBrush	漸層圖刷。以漸層色彩著色。拼接方式，請參閱備注(1)。(不含底線、斷行) 宣告：Dim b As New Drawing2D.LinearGradientBrush(點1,點2,色1,色2)
Point	點。宣告一個點。PointF：指定一個具有浮點數的點。宣告例：Dim p As New Point(X軸,Y軸)
Rectangle	矩形。宣告一個矩形，包含左上角的位置和寬、高。RectanglF：包含浮點數。宣告例：Dim r As New Rectangle(X軸,Y軸,寬,高)
Size	尺寸。宣告矩形的尺寸。宣告例：Dim s As New Size(寬,高)
Font	字型。設定字型。樣式有五種，請參閱：MSDN中文宣告例：Dim f As New Font(字體,大小,樣式,大小的單位)

備註(1) ：

WrapMode的種類，分別是Clamp(不重複)、Tile(重複拼貼)、TileFlipX(X軸翻轉拼貼)、TileFlipXY(XY軸翻轉拼貼)、TileFlipY(Y軸翻轉拼貼)、。

◎常用繪圖函數（參數所代表的意義／參數型別）：

※X軸,Y軸：除非特別說明，指的是圖形左上角那一點的X軸和Y軸。

DrawImage	繪製圖片。 DrawImage(圖片 ,圖片左上角)／DrawImage(bitmap ,PointF) 以原始大小繪製圖片 DrawImage(圖片,圖片範圍)／DrawImage(bitmap ,RectangleF) 可以指定圖片變型後的大小 DrawImage(圖片,X軸,Y軸,寬,高)／DrawImage(bitmap,Int,Int,Int,Int) 類似上一種宣告法，寬或是高若為負數則可以有鏡像的效果
DrawRectangle	繪製矩形，繪製邊線但是不會填滿，請參考下項。 DrawRectangle (畫筆,X軸,Y軸 ,寬,高)／DrawRectangle(Pen,Int,Int,Int,Int) 以指定的畫筆來繪製矩形。 DrawRectangle (畫筆,矩形範圍)／DrawRectangle(Pen,Rectangle) 以指定的畫筆來繪製指定的矩形。
FillRectangle	填滿矩形。不同於上項，這種方法只會畫出矩形的內部。所有Fill系列的函數都是如此，因此以下只會列出Draw系列的函數，請自行理解。一般來說只要將畫筆改成圖刷就可以了。 FillRectangle (圖刷,X軸,Y軸 ,寬,高)／FillRectangle(Brush系列,Int,Int,Int,Int) 以指定的圖刷來繪製矩形。 FillRectangle (圖刷,矩形範圍)／FillRectangle(Brush系列,Rectangle) 以指定的圖刷來繪製指定的矩形。
DrawLine	繪製線段。沒有FillLine這玩意，注意了。 DrawLine (畫筆,始X軸,始Y軸 ,終X軸,終Y軸)／DrawLine(Pen,Int,Int,Int,Int) 指定起始點及終點，繪製線段。 DrawLine (畫筆,始點,終點)／DrawLine(Pen,Point,Point) 指定起始點及終點，繪製線段。
DrawEllipse	繪製圓形或橢圓形，繪製邊線但是不會填滿。用FillEllipse繪製填滿圖形。矩形範圍指的是可以把圓或橢圓塞滿的範圍，若長寬相同則會畫出正圓形。 DrawEllipse (畫筆,X軸,Y軸 ,寬,高)／DrawEllipse(Pen,Int,Int,Int,Int) 以指定的畫筆來繪製圓形或橢圓形。 DrawEllipse (畫筆,矩形範圍)／DrawEllipse(Pen,Rectangle) 以指定的畫筆來繪製指定的圓形或橢圓形。

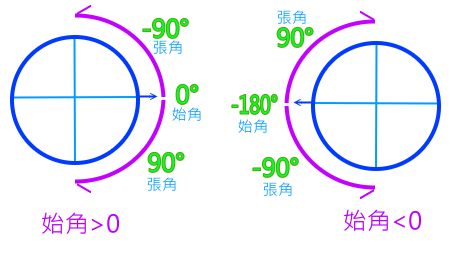

DrawArc	繪製圓弧。沒有 FillArc。跟 DrawEllipse比起來多了兩個參數：起始角度、張開角度，所以除了這兩個參數外，其餘參數的意義皆與圓相同，只是畫出的是部分的圓而已。若啟始角度為正數，則將圓比作鐘面，0度是3點，正90度是6點，正180度是9點，負90度是12點。正為順時針、負為逆時針。見備註(2)。 DrawArc(畫筆,X軸,Y軸 ,寬,高,始角,張角)／DrawArc(Pen,Int,Int,Int,Int,Int,Int) 以指定的畫筆來繪製圓弧。 DrawArc (畫筆,矩形範圍,始角,張角)／DrawArc(Pen,Rectangle,Int,Int) 以指定的畫筆來繪製指定的圓弧。
DrawPie	繪製扇形，繪製邊線但是不會填滿，請用FillPie繪製填滿圖形。使用方法和DrawArc相同，請參考上項。 DrawPie(畫筆,X軸,Y軸 ,寬,高,始角,張角)／DrawPie(Pen,Int,Int,Int,Int,Int,Int) 以指定的畫筆來繪製扇形。 DrawPie (畫筆,矩形範圍,始角,張角)／DrawPie(Pen,Rectangle,Int,Int) 以指定的畫筆來繪製指定的扇形。
DrawString	繪製文字。 DrawString (文字,字型,圖刷 ,X軸,Y軸)／DrawString(String,Font,Brush系列,Int,Int) 以指定的畫筆來繪製文字。
